KANEKOの各種歯車加工サービス

金属・樹脂など最少φ5~最大φ3400まで対応可能

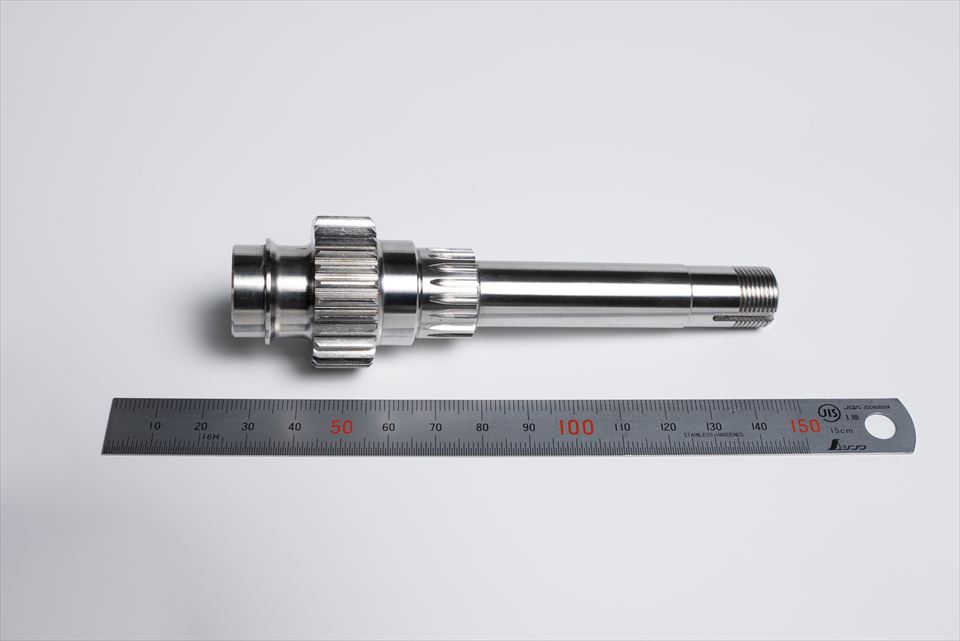

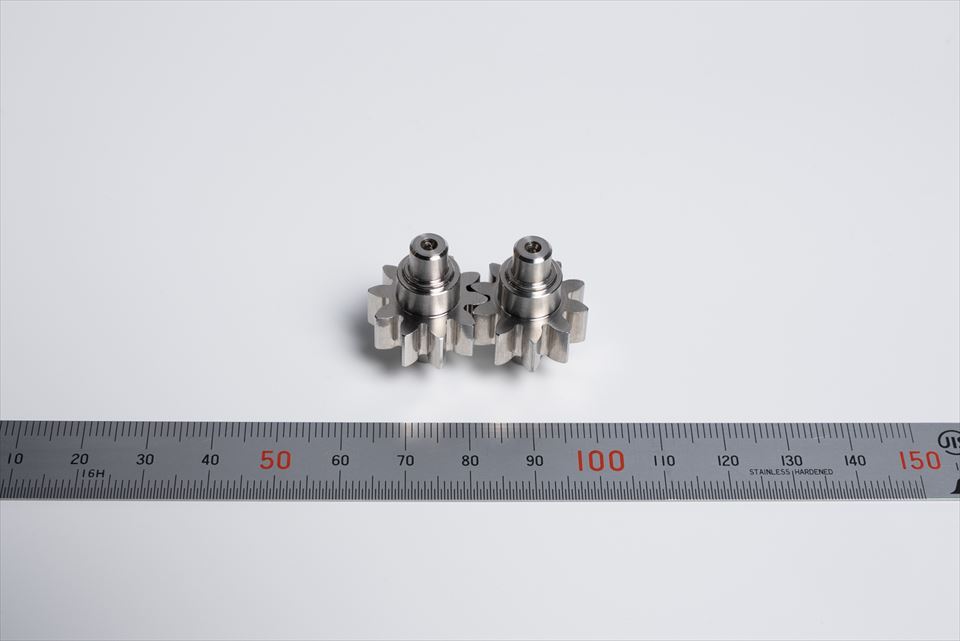

Spur gear
平歯車:スパーギヤ
歯スジが軸に対して平行な直線である円筒歯車。最も多く使われている代表的な歯車です。
加工可能範囲 ピッチ:(MO.5~M25)
外 径:φ5(最小)~φ3400(最大)

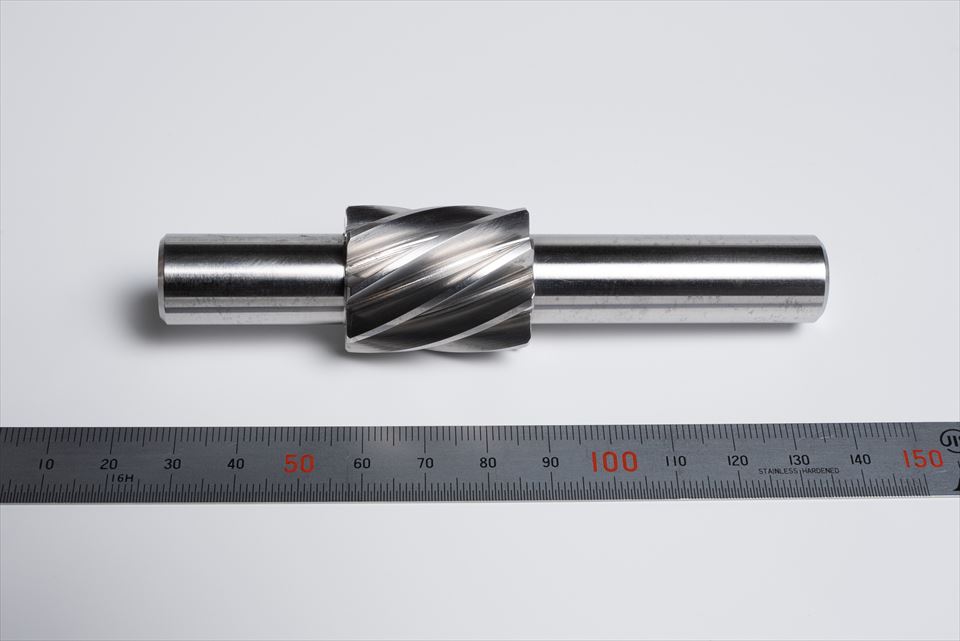

helical gear
はすぱ歯車:ヘリカルギヤ
歯スジがツルマキ線状になった円筒歯車です。平歯車に比べかみあい率が高いためスムーズな運動伝達が可能。静音化、低振動化、歯への負荷低減による強度アップを実現します。
加工可能範囲 ピッチ:(MO.5~M25)
外 径:φ5 (最小)~φ3400(最大)
InternaI gear
内歯車:インターナルギヤ
円筒内端側に歯が切られている歯車。相手歯車は外歯車であり、内歯車よリ小さな小歯車(ピニオンギヤ)となります。遊星歯車装置の固定歯車などに多用されています。
加工可能範囲 ピッチ:(Ml~M10)
内 径:φ20(最小)~φ1400(最大)
Rack gear
ラックギヤ
平板や棒材の一面に等間隔に同型の歯を刻んだ「開放された円筒歯車」で無限大に延長可能。歯スジはすぐ歯、はす歯があり、相手歯車には一般に円筒歯車が使用されます。
加工可能範囲 ピッチ:(MO.5~M12)
(歯巾最大)200W  (長さ最長)無限大
Straight Bevel gear
直歯傘歯車:ストレートベベルギヤ
傘状に交わる二軸間に運動を伝達する円錐型歯車。ピッチ円錐頂点と歯先・歯底円錐頂点が同じ方向に向い、歯すじは真直ぐとなります。
加工可能範囲 ピッチ:(M1~M10)
Spiral Bevel gear
曲り歯傘歯車:スパイラルベベルギヤ
傘状に交わる二軸間に運動を伝達する円錐型歯車。歯スジはツルマキ線状で直歯に比べかみあい率が高く、スムーズな運動伝達が可能。滑らかな回転は静音化&低振動を実現し、歯への負荷軽減により強度も向上します。
加工可能範囲 ピッチ: (M1~M18)
外径:φ15 (最小)~φ900(最大)
Worm gear & Worm wheel
ネジ歯車:ウォームギヤとウォームホイール
ウォームギヤとウォームホイールが組み合うことで軸が直交した歯車となります。ギヤとかみ合うホイールの比率によって強い減速比を生み出します。
加工可能範囲 □ ウォームギヤ
ピッチ::(M1~M15)
外径:φ10 (最小)~φ200(最大)2000L(全長)
□ ウォームホイール
ピッチ:(M1~M25)
外径:φ10(最小)~φ3400(最大)
